Реферат Программируемые логические интегральные схемы
Введение
С появлением в начале 1970-х годов первых программируемыx по-стоянныx запоминающиx устройств (ППЗУ – Programmable Read Only
Memory – PROM) в истории микроэлектроники имеется тенденция к
развитию устройств с программируемой логикой как вычислительных
устройств, используемых для решения широкого круга задач цифровой
обработки информации.
В то же время в составе элементной базы цифровой схемотехники
отмечается переход от интегральных микросхем (ИМС) малой и средней
степени интеграции к большим (БИС) и сверхбольшим (СБИС) инте-
гральным микросхемам.
Особенно сильное влияние на развитие цифровых вычислительных
устройств оказало создание первых микропроцессоров (МП), приведшее
к широкому внедрению цифровых технологий обработки информации.
Однако микропроцессоры не всегда приемлимы при решении задач в
цифровой схемотехники: работа МП основана на микропрограмме и со-
стоит из последовательности шагов конечной длительности, в то время
как для многих задач (в том числе, связанных и с обеспечением работы
самих МП) требуются устройства с минимальной задержкой выполнения
логических функций, что может быть обеспечено одним из трёх спосо-
бов:
- Использованием наборов стандартной дискретной цифровой логи-
ки общего применения, например, наборов логических микросхем
74-й серии (ТТЛ, КМОП) и типовых периферийных БИС;
- Использованием заказных СБИС;
- Использованием программируемых логических интегральных схем
(PLD - Programmable Logic Devices).
Рассмотрим каждый из этих подходов более подробно.
Наборы дискретной цифровой логики различных серий довольно дли-
тельное время являлись основной элементной базой для разработки циф-
ровых устройств. В состав таких наборов входит большое число отдель-
ных микросхем, выполняющих, как базовые логические функции (И,
ИЛИ, НЕ), так и функции типовых цифровых устройств (триггеров,
регистров, счетчиков, мультиплексоров, дешифраторов и т. д.). Основ-
ным недостатком дискретной логики является то, что для разработки
конечных изделий обычно требуется большое число микросхем, а сле-
довательно, и множество внешних соединений. В результате возрастает
сложность конструкции, растут габариты печатных плат, снижается на-
дежность. При этом трудно построить устройства с высокой тактовой
частотой.
Для уменьшения числа микросхем при проектировании микропро-
цессорных систем был разработан ряд периферийных БИС, представля-
ющих собой специализированные цифровые устройства, выполняющие
некоторые типовые функции в составе микропроцессорных систем (кон-
троллеры динамических ОЗУ, прерываний, прямого доступа к памяти,
шин и т. д.). Однако даже периферийные БИС не позволяют полностью
преодолеть основные недостатки дискретной цифровой логики.
Наиболее кардинально проблема габаритов, быстродействия, упроще-
ния конструкций печатных плат и их надежности решается с помощью
заказных СБИС. Классический пример — чипсеты материнских плат и
карт расширения персональных компьютеров. К сожалению, этот путь
экономически оправдан только при крупносерийном производстве одно-
типных конечных изделий. Это связано с высокой стоимостью заказных
СБИС и длительностью сроков подготовки их производства. Кроме то-
го, необходимость модификации изделий требует существенных допол-
нительных материальных и временных затрат.
На практике часто требуется разработать оригинальные цифровые
устройства, не рассчитанные на крупносерийное производство. В тече-
ние длительного времени единственным путем для решения таких задач
являлось использование интегральных микросхем дискретной логики и
периферийных БИС.
Хотя PLD имеют длинную историю развития (1971 - PLA, 1977 - PAL,
1990-е - CPLD, 1985 - FPGA), возможности их первых поколений были
весьма ограничены, а цена сложных PLD — очень высокой. Кроме того,
проектирование цифровых устройств на их основе было очень трудоем-
ким.
В последние годы произошел резкий прорыв как в технологии из-
готовления ПЛИС, так и в разработке инструментальных средств для
проектирования и выпуска цифровых устройств на их основе.
ПЛИС - это большие интегральные микросхемы матричного типа,
позволяющие программным способом реализовать логические функции
большой сложности.
В данном реферате пойдёт речь о типах, принципах действия, сред-
ствах разработки и отладки и доступных на сегодняшний день на рынке
ПЛИС на примере продукции фирм Altera и Xilinx.
Типы и устройство ПЛИС
По принципу формирования требуемой структуры целевого цифрово-го устройства все основные современные ПЛИС подразделяются на две
группы:
- CPLD (Complex Programmable Logic Device - Сложные Програм-
мируемые Логические Устройства);
- FPGA (Field-Programmable Gate Array - Программируемая Поль-
зователем Вентильная Матрица).
CPLD
CPLD основаны на матрицах макроячеек (МЯ, MacroCells, MC). Мак-роячейки - сравнительно большие, но стандартизованные высокоуровне-
вые структуры интегральной схемы, выполняющие логические и другие,
более сложные, функции, такие как триггеры, регистры и др. МЯ объ-
единяют в функциональные блоки, управляемые переключающей мат-
рицей (Interconnect Array) (Рис. 1).

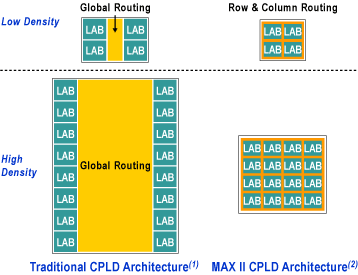

Рис. 1: Структурная схема CPLD.
не только в CPLD, но и при заказном не польностью специализированном
проектировании (Semi-Custom Design): на отдельном слое полупроводни-
ковой пластины в избыточном количестве размещают стандартный для
данного производства набор матриц МЯ; в этом случае проектирование
конкретной ИС, выполняемое лишь за счёт соединения МЯ, занимает
гораздо меньшее время.
Важной отличительной особенностью и во многом преимуществом
CPLD перед большинством FPGA является наличие внутренней энерго-
независимой конфигурирующей памяти.
Недостатком подхода с применением матриц МЯ является меньшая
плотность ИС. CPLD позиционируются как решение для сравнительно
простых задач цифровой схемотехники.
К CPLD относятся такие ИС, как представители нескольких поколе-
ний семейств MAX фирмы Altera, семейства XC9500, XA9500 (для авто-
мобильной промышленности) и CoolRunner фирмы Xilinx и другие.
FPGA
Функциональное назначение FPGA сходно с CPLD, но более высо-кая гибкость внутренней архитектуры, а также гораздо более высокая
логическая вместимость даёт FPGA приемущества во многих областях
применения.
В основе FPGA лежат логические блоки (или вентели - gates), по-
хожие на переключатели со множеством входов и одним выходом. Эти
блоки реализуют базовые двоичные операции: AND, NAND, OR, NOR
и XOR. Принципиальным отличием FPGA является то, что и функции
самих блоков, и конфигурация их связей между собой могут меняться
специальными управляющими схемами.
Каждый логический блок имеет несколько входов (4-6) и один выход
и основан на таблице поиска (Look Up Table - LUT) - память, исполь-
зуемая для хранения значений простых логических функций. Значения
входов LUT задаёт конечную логическую функцию, определяемую вы-
ходом. Таким образом применяется подход замены процесса вычисления
на операции простого поиска значений. Структура LUT представлена на
Рис. 2.
Рис. 2: Пример структуры двухвходной LUT [3].
Так же каждый вентель имеет синхронизирующий вход, подключён-
ный к отдельным трассировочным путям.
Помимо логических блоков каждая FPGA содержит программируе-
мые ключи для создания соединения между вентелями (Interconnection
Switches) и блоки ввода-вывода для подключения внутренней схемы к
внешним выводам ИС. Между любым соседним вентелем расположен
один блок-ключ. На Рис. 3 показана структурная схема FPGA.
Рис. 3: Структурная схема FPGA. Чёрными ячейками обозначены ЛБ,
серыми - ключи, пунктиром выделены ВВ-блоки.
FPGA можно использовать лишь тогда, когда логические блоки за-
программированы для реализации необходимых функций, а линии со-
единений запрограммированы на реализацию требуемых взаимосвязей
между логическими блоками и блоками ввода-вывода. Запоминающие
ячейки LUT в FPGA энергозависимы. Это означает, что они теряют свое
содержимое всякий раз при отключении питания. Следовательно, чип
FPGA должен запрограммироваться каждый раз при включении пита-
ния. Обычно, данные, необходимые для программирования хранятся в
микросхеме ППЗУ, расположенной на той же плате, что и чип FPGA.
Такой "недостаток"может сыграть роль в конкретной разработке, так
как это свойство FPGA позволяет создавать адаптивные системы с ди-
намически изменяющейся во времени структурой. То есть, в разные мо-
менты времени использовать один и тот же кристалл для реализации
различных цифровых устройств, которые наилучшим образом соответ-
ствуют изменяющимся во времени внешним условиям (например, обес-
печивать работу сотового телефона в сетях с различными стандартами
в зависимости от доступности той или иной сети в данный момент вре-
мени).
Средства разработки и отладки
При разработке устройств на основе ПЛИС используются как аппа-ратные, так и программные средства. К аппаратным средствам относят-
ся всевозможные эмуляторы, - программаторы и отладчики специфич-
ные для каждого производителя и серии ПЛИС, а так же комплекты
разработчика, представляющие собой печатные платы, спроектирован-
ные для удобной отладки проектов.
Подробнее об эмуляторах устройствах фирм Altera и Xilinx можно
узнать из [4,5].
Программные средства включают в себя: компиляторы, среды для
графической разработки проектов, симуляторы проектов и др.
Существует два разных подхода при разработке проектов для ПЛИС:
создание программы на одном из специальных языков описания логики
ПЛИС, либо задание внутренней структуры ПЛИС при помощи графи-
ческих средств создания принципиальных схем. Рассмотрим эти подходы
подробнее.
HDLs
Базовым средством разработки ПО для ПЛИС является VHDL (VHSIC(Very high speed integrated circuits) Hardware Description Language) - язык,
разработанный для формального описания логических схем. Одним из
важных свойств VHDL является возможность реализации исходной мо-
дели на различных уровнях абстракции: поведенческом или алгоритми-
ческом (основана на языках Pascal и Ada), регистровых передач, струк-
турном. Также заложена возможность иерархического проектирования,
максимально реализующая себя в экстремально больших проектах с уча-
стием большой группы разработчиков.
Разберём лишь некоторые базовые возможности VHDL и его синтак-
сис.
VHDL поддерживает всего 3 класса данных и не предусматривает
создание новых классов: константы (constant), переменные (variable) и
сигналы (signal). Предназначения первых двух, думаю, понятно без ком-
ментариев. Сигналы обладают многими свойствами реальных сигналов в
цифровой технике: скорость распространения, способы взаимодействия
с другими сигналами и пр. и предназначены для описания цифровых
схем.
Кроме класса, отвечающего за операции с его участием, объект харак-
теризуется типом данных, такими, как integer, real, bit, boolean, character
и др. Так же поддерживаются массивы и векторы. Разработчик вправе
создавать и собственные типы данных.
Перед использованием объекта его следует объявить (в квадратные
скобки заключены необязательные поля):
класс имя: тип;
Присвоение значения сигналам и другим типам объектов:
variable имя := значение; signal имя <= значение;
Пример описания простой схемы И с входами in1, in2 и выходом out:
out <= ’1’ when ( in1 = ’1’ and in2 = ’1’ ) else ’0’;
Из этого примеры видно, почему оператор присваивания для сигна-
лов отличается от аналогичного оператора при работе с переменными.
Подробнее о языке VHDL можно почитать в [6, 7]
Аналогичным средством описания логических схем является язык
Verilog (или Verilog HDL). Verilog соответствует алгоритмической пара-
дигме и очень поход на язык Си.
Графические средства разработки
Немалую роль в расширении областей применения ПЛИС, сокраще-нии времени и снижении трудозатрат на проектирование сыграли и зна-
чительные успехи в создании инструментальных средств для разработ-
ки и выпуска конечных изделий на ПЛИС, основу которых составляют
специальные пакеты программ, обеспечивающие весь производственный
цикл по созданию цифровых устройств на ПЛИС: от разработки схем до
выпуска готовых изделий.
К сожалению, ПЛИС каждой фирмы требуют применения своих про-
граммных пакетов, степень доступности которых также различна. Также
фирмы предоставляют бесплатные версии своих программных продук-
тов с некоторыми ограничениями их возможностей.
Примерами последних версий на момент написания реферата таких
программных пакетов являются Quartus II от Altera (Рис. 4) и ISE Design
Suite и Vivado Design Suite от Xilinx. Версии Quartuss II Web Edition и
ISE Design Suite WebPACK являются бесплатными.
Рис. 4: Внешний вид программы Quartus II для разработки проектов
Altera.
В приведённых выше программных пакетах, помимо графических
редакторов и компиляторов проектов для ПЛИС, имеются симулято-
ры - модули, позволяющие программным способом симулировать рабо-
ту конкретной ПЛИС при загрузке текущего проекта. Таким образом,
разработчик получает возможность отлаживать логику работы проекта,
ориентируясь на предоставляемую симулятором временную диаграмму
входных и выходных сигналов.
Примером таких симуляторов являются ISim от Xilinx (Рис. 5) и
ModelSim от Model Technology.
Рис. 5: Внешний вид ISim от Xilinx.
Современный рынок ПЛИС
На сегодняшний день на рынке ПЛИС (как CPLD, так и FPGA) до-ступно множество устройств, ориентированных на всевозможные сферы
применения, взависимости от требований к техническим характеристи-
кам и стоимости ИС.
Условные обозначения:
Vdd - питание;
Tpd - Propagation Delay - время внутреннего распространения сигнала;
Fsys - опорная частота;
MCc - количество макроячеек;
LC - Logic Cells (см. документацию Xilinx для конкретной FPGA);
RAM - общий размер блоков ОЗУ.
Max I/O - макмимальное количество пользовательских пинов ВВ.
$ - примерная стоимость на момент написания реферата (долл. США);
CPLD от Xilinx
Xilinx выпускает CPLD, ориентируясь на 3 направления.XC 9500XL
Cемейство CPLD общего назначения. Имеются 4 варианта ИС (с мно-
жеством видов корпусов).
MCs: 36 - 288
Vdd (В): 3.3
Fsys (МГц): 178 - 208
Tpd (нс): 5-6
$: 1.20 - 30
XC CoolRuner-II
Обновлённая линейка ИС, расчитанных на приложения с низким энер-
гопотреблением (до 55 мА при Fsys = 50 МГц).
MCs: 32 - 512
Vdd (В): 1.8
Fsys (МГц): 323 - 179
Tpd (нс): 3.8 - 7.1
$: 1.10 - 80
XA 9500XL, XA CollRunner-II
Аналогичные первым двум семействам CPLD, предназначенные для
использования в автомобильной промышленности. Имеют префикс XA
(Xilinx Automotive). Расширенный диапазон рабочих температур (от -
40o C до +105o C), 20 лет гарантии сохранности прошивки.
4.2
CPLD от Altera
Рассмотрим две линейки CPLD от фирмы Altera.MAX II
MAX II - пример того, как со временем различия между технологи-
ями CPLD и FPGA становятся не такими выраженными: в основе MAX
II лежат LABs (Logic Array Blocks - блоки логических матриц), на кото-
рых в том или ином виде строятся все CPLD, но традиционно сами LABs
основаны на макроячейках, а у Altera MAX II - на LUT-ах, лежащих в
основе FPGA.
Дело в том, что при увеличении ёмкости CPLD сильно возрастает
площадь кристалла, которая отводится на внутрисхемные связи (Рис. 6)
[11].
Рис. 6: Увеличение занимаемой площади под связи между LAB-ами с
повышением ёмкости CPLD [11].
1.8В-питания (MAX IIG и MAX IIZ).
MCs: 192 - 1700
Vdd (В): 2.5, 3.3
Tpd (нс): 4.7 - 7
$: 6 - 80
MAX V
Последняя серия CPLD от Altera, отличающаяся пониженым энер-
гопотреблением, имеет ряд нововведений: внутренний источник такто-
вых сигналов, предназначенный для некритичных ко времени проектов;
пользовательская Flash; поддержка широкого спектра напряжений пи-
тания (при Vdd = 3.3 В порты ВВ толерантны к 5 В-сигналам); конфигу-
рация CPLD происходит менее чем за 50 мкс. Также за счёт применения
новой архитектуры сначительно снижена цена ИС.
MCs: 32 - 1700
Vdd (В): 1.2, 1.8, 2.5, 3.3
Tpd (нс): 6.3 - 9
$: 0.80 - 30
FPGA от Xilinx
Xilinx ведёт выпуск сразу 4 семейст FPGA. Вот их последние поко-ления:
Spartan-6
Бюджетная линейка FPGA, производимая с техпроцессом 45 нм.
LCs: 3840 - 147443
RAM (КБ): 75 - 1355
Max I/O: 132 - 540
$: 10 - 91
Artix-7
Эти ИС также ориантированы на приложения, в которых критична
себестоимость изделия, но уже пренадлежат следующему, седьмому по-
колению FPGA фирмы Xilinx и производятся с применением 28 нм тех-
процесса, что коренным образом отражается на характеристиках этиз
ИС:
- Энергопотребление снижено на 50%;
- Увеличена производительность системы более чем в 2 раза;
- Технология Gen1 x4 PCI Express R , скорость передачи 3.75Gpbs.
Всего выпускаются 3 вида предствителей линейки Artix-7.
LCs: 100K - 352K
RAM (КБ): 4860 - 18540
Max I/O: 300 - 600
$: не найдено
Kinex-7
Компромисcное решение цена - производительность и ёмкость FPGA.
Данную линейку FPGA выделяют: большой объем памяти и ресурсы
DSP, которые делают Kinex идеальным для построения LTE, светодиод-
ных и 3D цифровых видео дисплеев, устройств изображения для меди-
цины и авиации.
LCs: 64К - 478K
RAM (КБ): 4800 -34380
Max I/O: 300 - 400
$: не найдено
Virtex-7
Флагманы Xilinx. Максимальная ёмкость - 2 миллиона логических
ячеек. Производительность системы увеличена в 2 раза благодаря ко-
лоссальной пропускной способности портов ввода/вывода 2.7Tbps.
Такие показатели ПЛИС позволяют строить карты 100GE, мосты
300G, террабитные коммутаторы, радаров и устройств эмуляции ASIC
на их основе.
LCs: 320К - 2000К
RAM (КБ): 16К - 46К
Max I/O: 300 - 1200
$: не найдено
FPGA от Altera
Рассмотрим все три линейки FPGA, выпускаемые Altera; на сего-дняшний день все FPGA фирмы имеют пятое поколение и в их про-
изводстве используется только 28 нм техпроцесс.
Cyclone
Наиболее бюджетное решение от Altera, также отличающееся низким
потреблением. Имеется 6 вариантов выбора ИС, наиболее яркие отличия
в которых - это 3.125 ГБит/с или 5 ГБит/c приёмопередатчики и одно-
или двухядерный процессор ARM Cortex-A9 на чипе.
LCs: 150К
RAM (КБ): 6656
Max I/O: 240 - 480
$ 251 - 260
Arria
FPGA выпускаются с 6.375 ГБит/с, либо 10.3125 ГБит/с приёмопере-
датчиком и с двухядерным процессором ARM Cortex-M3, либо без него.
Stratix
28 ГБит/с приёмопередатчик.
В последнее время отмечается тенденция к симбиозу микропроцес-
сорных ядер и ПЛИС. Системы на чипе (SoC - System On Chip) произво-
дятся как Xilinx, у которой такие изделия получили названия Extensible
Processing Platform (EPP) (ИС Zynq-7000), так и Altera, включающая в
FPGA своего пятого поколения МП Cortex-A9, а также предлагающего
так называемый soft-processor, - МП, основанный на архитектуре FPGA,
Nios II [12]. Аналогичные проекты есть и у Xilinx.
Заключение
Стремительные преобразования такие, как количественые (увеличе-ние плотности ячеек на кристалле), множество качественых (разработка
новых архитектур) и принципиально новых подходов (SoC) прошедшие
в производстве ПЛИС за сравнительно короткое время дают повод по-
лагать, что, с одной стороны, вновь выпускаемые ИС получат более вы-
сокие технические показатели, с другой - предлагаемые решения более
низкой ценовой категории будут занимать всё больше места в приложе-
ниях, где до сегодняшнего дня использовались традиционные методы:
ИС стандартной логики и БИС.
Список литературы
[1] Применение ПЛИС в цифровой схемотехнике. Владимир Пореч-ный. 2004. http://vkopilke.narod.ru/pls.html
[2] ПЛИС CPLD компании Xilinx с малым потреблением. Серия CoolRunner.
Михаил Кузелин.
[3] Учебник по курсу компьютерная электроника. Харьковский наци-
ональный университет радиоэлектроники.
[4] Download Cables. Altera.
http://www.altera.com/support/devices/tools/altera/cables/tls-altera-cables.html
[5] Platform Cable USB II. Xilinx.
http://www.xilinx.com/products/boards-and-kits/HW-USB-II-G.htm
[6] IEEE 1076-2008 VHDL-200X. Jim Lewis. 2008.
[7] AllHDL. VHDL. http://allhdl.ru/vhdl.php
[8] http://en.wikipedia.org/wiki/VHDL
[9] Xilinx WebPACK ISE. Викиучебник.
http://ru.wikibooks.org/wiki/Xilinx_WebPACK_ISE
[10] AVNET, electronics marketing. www.avnet.com
[11] MAX II Low-Cost Architecture. Altera.
http://www.altera.com/devices/cpld/max2/overview/architecture/mx2-architecture.html
[12] Nios II Processor: The World’s Most Versatile Embedded Processor.
Altera. http://www.altera.com/devices/processor/nios2/ni2-index.html
19
пятница, 30 марта 2012 г.
CAN bittiming
BitTiming = 1 / NominalBitTime;
NominalBitTime = tq + tBS1 + tBS2;
tq = tPCLK * Prescaler;
STM32F1xx tPCLK = 1 / 36 MHz
STM32F20x tPCLK = 1 / 30 MHz
STM32F40x tPCLK = 1 / 42 MHz
Например, требуется шина частотой 250KHz (NominalBitTime = 4).
Для STM32F1xx:
4 = (1/36) * Prescaler * (1 + tBS1 + tBS2);
Prescaler = 8 (с потолка);
4 = (1/36) * 8 * (tq + tBS1 + tBS2);
1 + tBS1 + tBS2 = 1152;
1152 кратно 16, тогда пусть tBS1 = 11, tBS2 = 4;
Итого:
Prescaler = 8;
tBS1 = 11;
tBS2 = 4;
Для STM32F2xx:
4 = (1/30) * Prescaler * (1 + tBS1 + tBS2);
Prescaler = 8 (опять с потолка);
4 = (1/30) * 8 * (tq + tBS1 + tBS2);
1 + tBS1 + tBS2 = 960;
960 кратно 15, тогда пусть tBS1 = 10, tBS2 = 4;
NominalBitTime = tq + tBS1 + tBS2;
tq = tPCLK * Prescaler;
STM32F1xx tPCLK = 1 / 36 MHz
STM32F20x tPCLK = 1 / 30 MHz
STM32F40x tPCLK = 1 / 42 MHz
Например, требуется шина частотой 250KHz (NominalBitTime = 4).
Для STM32F1xx:
4 = (1/36) * Prescaler * (1 + tBS1 + tBS2);
Prescaler = 8 (с потолка);
4 = (1/36) * 8 * (tq + tBS1 + tBS2);
1 + tBS1 + tBS2 = 1152;
1152 кратно 16, тогда пусть tBS1 = 11, tBS2 = 4;
Итого:
Prescaler = 8;
tBS1 = 11;
tBS2 = 4;
Для STM32F2xx:
4 = (1/30) * Prescaler * (1 + tBS1 + tBS2);
Prescaler = 8 (опять с потолка);
4 = (1/30) * 8 * (tq + tBS1 + tBS2);
1 + tBS1 + tBS2 = 960;
960 кратно 15, тогда пусть tBS1 = 10, tBS2 = 4;
четверг, 1 марта 2012 г.
Резервирование или зеркалирование SVN-репозитория
Случаются ошибки при простом копировании каталога с subversion-репозиторием. Тогда копирования репозитория можно вымолнить с помощью dump/load:
Специально привожу именно в форме, пригодной для случая, когда репозиторий нужно двинуть на другую машину.
$ svnadmin dump /old/path/to/repo > repo.dump
$ svnadmin create /new/path/to/repo
$ svnadmin load /new/path/to/repo < repo.dump
$ svnadmin create /new/path/to/repo
$ svnadmin load /new/path/to/repo < repo.dump
Специально привожу именно в форме, пригодной для случая, когда репозиторий нужно двинуть на другую машину.
четверг, 22 декабря 2011 г.
Easyelectronics
пятница, 16 декабря 2011 г.
Нормальные, простые курсоры для X11
Была серьёзная проблема: сильно раздражал этот кривой палец, в который превращалась стрелка курсора при наведении на ссылку в браузере.
Vanilla-DMZ (выглядят так). У меня Arch и Openbox.
Установил xcursor-vanilla-dmz.
В ~/.Xdefaults добавил строчку
Vanilla-DMZ (выглядят так). У меня Arch и Openbox.
Установил xcursor-vanilla-dmz.
В ~/.Xdefaults добавил строчку
Xcursor.theme: Vanilla-DMZ
~/.xinitrc выглядит так:
xrdb ~/.Xdefaults
exec openbox-session
Для Debian - dmz-cursor-theme
exec openbox-session
Для Debian - dmz-cursor-theme
Подписаться на:
Сообщения (Atom)
